隔声屏障的结构形式

隔声屏障的结构形式

      1.声屏障的分类

      声屏障可以有不同的分类方法，如按照声屏障形状、结构、屏障材料、声学特性等进行分类。如按照材料分类可以分为混凝土类、金属类、透明材料类等；按照声学特性可以分为吸声型和反射型两类；按照结构形式可以分为整体型声屏障、砌体式声屏障和插板式声屏障。

      声屏障按外观形状可以分为直立式、折臂式、倾斜式、封闭式、带有顶部装置的直立式等。折臂式声屏障有倒L型、圆弧等具体形式；倾斜式声屏障有内倾和外倾两种形式；封闭式声屏障有全封闭、半封闭式。我国已建成的道路声屏障和铁路声屏障主要为直立式、折臂式等。

     2.直立型、折臂式声屏障

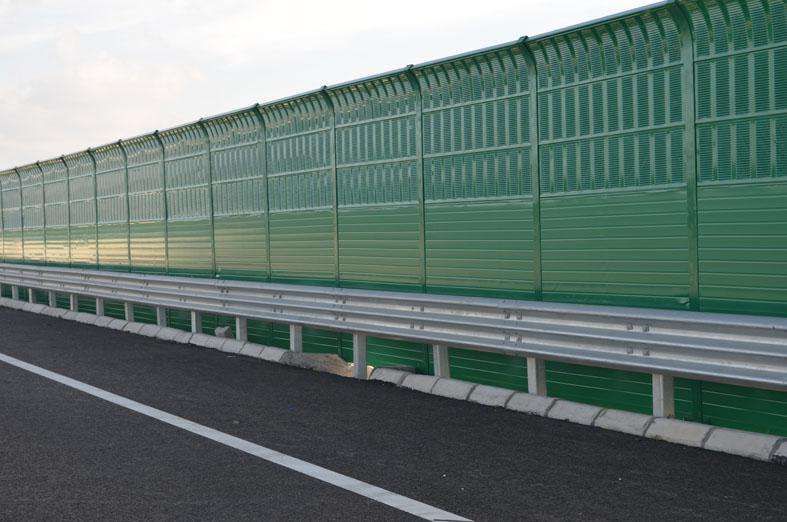

     我国目前以直立型和逆L型、折臂型为主，新型结构形式的声屏障应用还不多。直立型声屏障是我国目前***常用的形状，这种形状结构简单，易于安装建造。典型的插板式直立声屏障。

      3.具有顶部结构的声屏障

      直立行声屏障通常用增加障板高度来提高声屏障的降噪效界。但增加障板高度会提高对基础的要求，并且过高的障板使空间压抑破坏视觉环境。国际上目前通常在竖直屏障板顶端附加顶部结构，如附加简单几何结构来增加障板的隔声性能，这样主要是增加声波在顶端处的衍射使得声能更多地被耗散掉，或在直立声屏顶部增加吸声装置，增加声屏障的降噪性能。目前这种顶部装置在日本及欧州均被普遍采用，并已经证明这类装置能有效减少噪声，并有助于降低声屏障高度。
